Beim Arbeiten an alten Schaltern, Gehäusen oder Lenkrädern geht es beim Bakelit reparieren nie nur um Kleber, sondern um Materialverständnis. Das Material ist hart, spröde und als Duroplast nicht dafür gemacht, wieder weich zu werden oder sich wie moderner Kunststoff zu verschweißen. In diesem Artikel zeige ich, welche Schäden sich sinnvoll instand setzen lassen, welche Klebstoffe und Füllmethoden sich in der Werkstatt bewähren und wo ich lieber einen Schritt zurücktrete.
Die wichtigsten Punkte auf einen Blick
- Saubere Brüche lassen sich meist gut stabilisieren, fehlende Materialstücke brauchen dagegen Aufbau und Nacharbeit.
- Für die meisten Reparaturen ist ein 2K-Epoxid robuster und formstabiler als reiner Sekundenkleber.
- Entscheidend sind Reinigung, passgenaues Fügen, kontrolliertes Verpressen und genug Aushärtezeit.
- Haarrisse, Ausbrüche und tragende Stellen erfordern unterschiedliche Vorgehensweisen.
- Bei Oldtimer-Teilen zählen nicht nur Haltbarkeit, sondern auch Farbton, Glanz und Kontur.
- Bei sicherheitsrelevanten Teilen oder großem Materialverlust ist eine Fachrestauration oft die bessere Lösung.
Was Bakelit an der Werkbank so heikel macht
Bakelit ist ein früher, hart ausgehärteter Kunstharzwerkstoff. Genau das macht seinen Charme aus, aber eben auch seine Schwäche: Er ist spröde, wenig elastisch und nicht thermoplastisch. Ich kann ihn also nicht wie einen modernen Kunststoff mit Wärme wieder in Form bringen oder einfach „zusammenschmelzen“.
Für die Praxis heißt das: Je sauberer ein Bruch ist, desto besser stehen die Chancen. Ein sauberer Riss mit passgenauen Bruchflächen ist deutlich dankbarer als ein Teil, dem ganze Ecken oder Rippen fehlen. Außerdem altern viele Bakelitteile nicht nur an der Oberfläche, sondern auch innerlich: Mikrorisse, Verspannungen und ausgetrocknete Spannungszonen machen eine Reparatur manchmal trügerisch.
Ich trenne deshalb immer zwischen drei Fällen: stabilisieren, aufbauen und ersetzen. Wer das vorab ehrlich einordnet, spart sich später Frust. Und genau daran knüpft die Wahl der Methode an.
Welche Reparaturmethode zu welchem Schaden passt

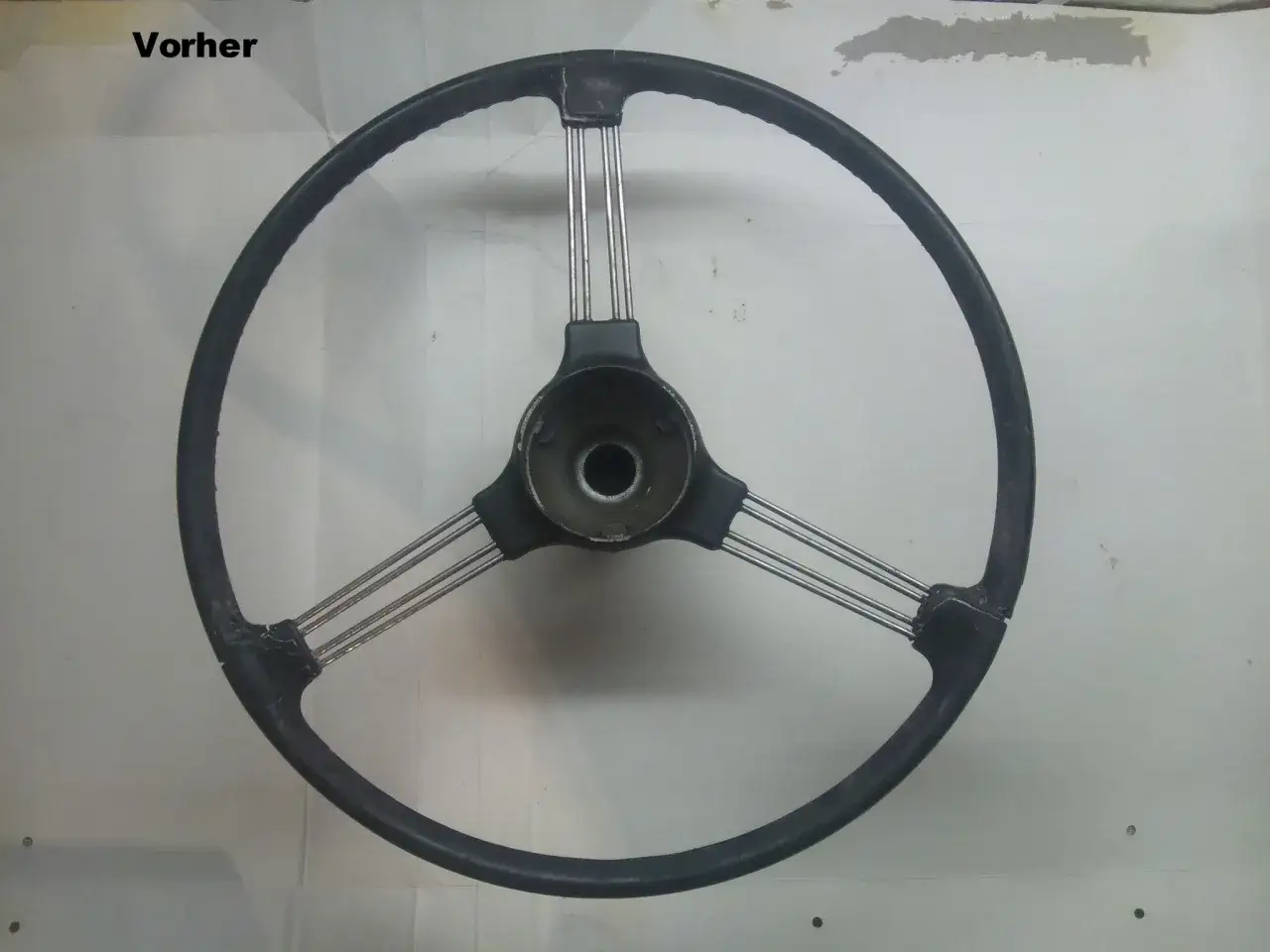

Die richtige Methode hängt nicht am Materialnamen allein, sondern am Schadensbild. Für eine kleine Haarrissstelle nehme ich etwas anderes als für eine ausgebrochene Ecke am Lenkradkranz oder eine fehlende Schrauböse an einem Gehäuse. Diese Einordnung ist wichtiger als jeder Wunderkleber.
| Schadenbild | Geeignete Methode | Mein Urteil aus der Werkstatt |
|---|---|---|
| Feiner Haarriss ohne Materialverlust | Dünnflüssiger Sekundenkleber oder niedrigviskoses 2K-Harz | Gut für exakt passende Stellen, aber nur begrenzt füllfähig und bei Last nicht immer die beste Wahl. |
| Langer Riss mit leichtem Spalt | 2K-Epoxid mit sauberer Fuge und gegebenenfalls Hinterlegung | Für viele Oldtimerteile die vernünftigste Lösung, weil sie füllt, bindet und sich nacharbeiten lässt. |
| Ausbruch oder fehlende Ecke | 2K-Epoxid mit Füllstoff, Pigment oder Bakelitstaub, danach Schleifen und Farbangleich | Machbar, aber nur dann überzeugend, wenn die Kontur sauber aufgebaut wird. |
| Zersplittertes Teil mit mehreren Bruchstücken | Erst trocken zusammensetzen, dann kleben, bei Bedarf von hinten verstärken | Arbeitsintensiv, aber oft rettbar, solange genug Originalsubstanz bleibt. |
| Großer Materialverlust oder tragendes Bauteil | Teilweise Neuaufbau, Spezialbetrieb oder Austausch | Hier ist Zurückhaltung oft klüger als ein kosmetisch hübsches, aber schwaches Ergebnis. |
Meine Faustregel ist einfach: Wenn die Bruchflächen noch sauber zueinander finden, repariere ich. Wenn die Form fehlt, baue ich auf. Wenn die Statik weg ist, denke ich um. Damit ist die Methode gewählt, aber noch nicht die Qualität gesichert. Dafür kommt jetzt die Vorbereitung.

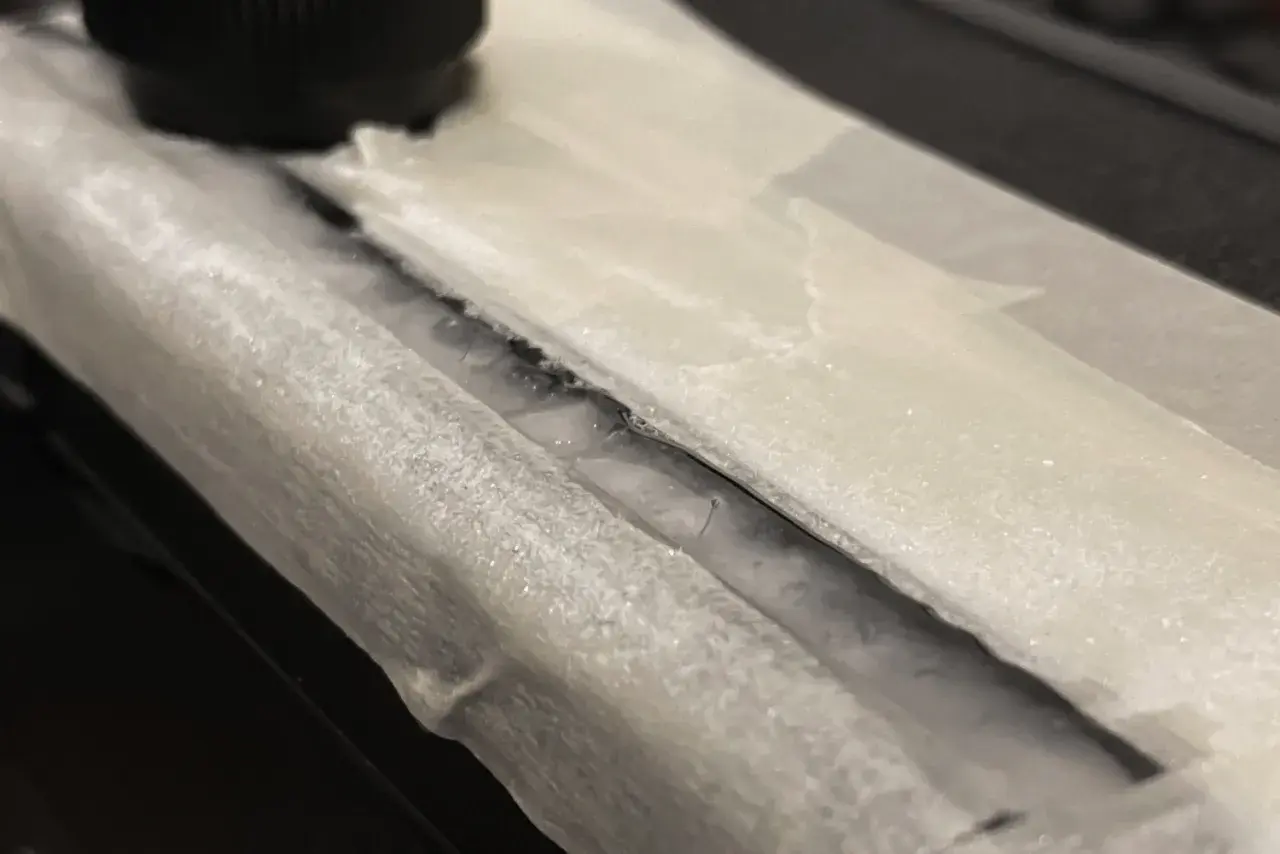

So bereite ich Risse, Brüche und Ausbrüche vor
Die Vorbereitung entscheidet über die Haltbarkeit. Ich verlasse mich nie darauf, dass ein Kleber „schon irgendwie“ in einen schmutzigen, spannungsvollen Riss kriecht. Stattdessen arbeite ich in einer klaren Reihenfolge.
- Reinigen und entfetten: Staub, alte Polituren, Fett und Wachs müssen weg. Sonst klebt die Reparatur nur an der Schmutzschicht.
- Rissenden entlasten: Bei längeren Rissen setze ich am Endpunkt ein kleines Entlastungsloch, damit der Riss nicht weiterläuft.
- Riss leicht öffnen: Ein V-förmiges Ausarbeiten schafft Platz für Klebstoff oder Füllmasse. Nur oberflächlich „zuschmieren“ hält meist nicht lange.
- Trocken anpassen: Vor dem Kleben müssen alle Bruchstücke spannungsfrei sitzen. Wenn ich beim Zusammenfügen schon Zug spüre, stimmt etwas nicht.
- Von hinten sichern: Wo es sinnvoll und später unsichtbar ist, verstärke ich die Rückseite mit einer passenden Hinterlegung.
- Sauber verpressen: Zu viel Druck presst Kleber aus der Fuge, zu wenig Druck lässt Hohlräume zurück. Ich suche den Mittelweg.
Bei kleinen, exakt passenden Bruchkanten funktioniert ein dünn aufgetragener Klebstoff oft überraschend gut. Bei ausgebrochenen Stellen oder empfindlichen Kränzen arbeite ich lieber mit einem zäheren 2K-System, das sich besser modellieren lässt. Wichtig ist dabei nicht nur der Kleber selbst, sondern auch die Ruhezeit danach. Zu frühes Schleifen ruiniert mehr Reparaturen als ein falscher Kleber.
Wenn die Bruchstelle von außen sichtbar ist, halte ich die Fuge so schmal wie möglich. Wenn sie innen liegt, kann ich etwas großzügiger arbeiten und die Stabilität vor die Optik stellen. Genau dieser Unterschied bestimmt, wie der nächste Schritt aussieht.
Wie die Oberfläche wieder glaubwürdig wird
Eine Bakelitreparatur ist erst dann wirklich gut, wenn man sie nicht sofort als Reparatur erkennt. Das gelingt nicht nur über den Kleber, sondern vor allem über Spachtelbild, Schleifbild und Farbton. Ich arbeite hier lieber in dünnen Schichten als mit einer dicken Lage, die später hart und unnatürlich wirkt.
Spachtel und Tönung
Fehlstellen fülle ich möglichst mit einem Material, das sich farblich an das Original annähern lässt. Bei dunklem Bakelit funktioniert ein schwarzer oder dunkelbrauner Füllstoff deutlich besser als ein heller Standardspachtel. Noch näher an die Originaloptik komme ich oft mit fein gemahlenem Schleifstaub vom Teil selbst, gemischt in das Reparaturharz. Das ist kein Zaubertrick, aber optisch oft der Unterschied zwischen „geflickt“ und „restauriert“.
Schleifgang
Nach dem Aushärten beginne ich nicht sofort mit feinem Polieren. Erst muss die Form stimmen. Ich arbeite mich deshalb in Stufen vor: grober Formschliff, dann mittlere Körnung, dann nass bis in den feinen Bereich. Typisch sind 400, 800 und 1000er Körnung, bei sichtbaren Flächen auch bis 1500 oder 2000 nass. Je nach Originaloberfläche stoppe ich früher, wenn das Teil nicht hochglänzend war.
Lesen Sie auch: Bakelit reinigen - So pflegst du alte Oberflächen richtig
Glanz und Schutz
Polieren ist nur dann sinnvoll, wenn die Kontur schon sauber ist. Sonst betont der Glanz jede kleine Welle. Bei Lenkrädern, Griffen oder Gehäusedeckeln achte ich darauf, dass Kanten nicht „rundpoliert“ werden. Besonders bei alten Originalteilen ist ein zu starker Lack- oder Klarlackaufbau oft der schnellste Weg zu einer unruhigen Optik. Lieber dünn und kontrolliert als dick und verspachtelt.
Wenn die Oberfläche stimmig ist, bleibt die eigentliche Frage: Reicht diese Reparatur überhaupt aus, oder wäre ein anderer Weg vernünftiger? Genau dort liegen in der Praxis die größten Fehlentscheidungen.
Wann Verstärken, Nachgießen oder Ersetzen die bessere Lösung ist
Ich bin bei Bakelitteilen ziemlich pragmatisch: Nicht jedes Stück muss um jeden Preis gerettet werden. Manche Teile lassen sich sehr gut sichern, andere lassen sich nur noch optisch retten, und wieder andere sind für eine saubere Reparatur schlicht zu weit zerstört.
- Verstärken lohnt sich, wenn die Rückseite zugänglich ist und die Statik wichtig bleibt, etwa bei tragenden Kränzen oder belasteten Gehäuseaufnahmen.
- Nachgießen oder aufbauen lohnt sich, wenn Material fehlt, die Kontur aber noch nachvollziehbar ist.
- Ersetzen ist sinnvoll, wenn das Bauteil großflächig zerbröselt, hitzegeschädigt oder sicherheitsrelevant ist.
- Spezialbetrieb ist meist die beste Wahl bei seltenen Lenkrädern, komplexen Formteilen oder Teilen mit hoher Sichtbarkeit.
Ein Punkt wird oft unterschätzt: Bei elektrischen Oldtimer-Bauteilen zählt nicht nur die mechanische Stabilität, sondern auch die Isolationsfunktion. Metallische Hinterlegungen setze ich dort nur sehr gezielt ein, und nie, wenn sie die elektrische Sicherheit beeinträchtigen könnten. Bei Schaltern, Steckern oder Spulengehäusen hat ein gut gemachtes, nichtleitendes Reparaturmaterial klare Vorteile.
Auch die Kostenfrage ist nüchtern zu betrachten. Kleine DIY-Reparaturen liegen materialseitig oft nur im Bereich von 10 bis 30 Euro, verlangen aber Zeit und Sorgfalt. Eine professionelle Lenkrad- oder Gehäuserestauration landet schnell im dreistelligen Bereich, vor allem wenn Form, Farbe und Oberfläche perfekt zusammenpassen sollen. Das ist kein Luxusproblem, sondern oft einfach der Preis für eine seltene Originaloptik.
Worauf ich bei einer langlebigen Bakelit-Restauration am meisten achte
- Ich prüfe vor jedem Kleben erst die Passung, dann die Klebestelle, nie umgekehrt.
- Ich arbeite mit so wenig Material wie möglich und so viel wie nötig.
- Ich lasse Reparaturen lieber zu lange als zu kurz aushärten.
- Ich entscheide die Nacharbeit nach dem Original, nicht nach meinem Wunschbild.
- Ich respektiere die Grenze zwischen optischer Restaurierung und echter Belastbarkeit.
Am Ende gewinnt bei Bakelit nicht der aggressivste Kleber, sondern die sauberste Vorbereitung und die ehrlichste Bewertung des Schadens. Wer das Teil ruhig analysiert, die Methode an den Bruch anpasst und die Oberfläche mit Geduld zurückführt, bekommt oft erstaunlich gute Ergebnisse. Genau dann wirkt das restaurierte Stück nicht wie eine Notlösung, sondern wie ein Teil, das seinen Platz im Oldtimer wieder verdient hat.
