Die beste Reparatur beginnt mit sauberer Passung und einem passenden 2K-Kleber
- Bakelit ist ein Duroplast: Er wird nicht weich wie moderne Thermoplaste, sondern bricht eher spröde.
- Für die meisten Reparaturen ist ein langsam härtendes 2K-Epoxidharz die sicherste Wahl.
- Dünnflüssiger Sekundenkleber hilft vor allem bei fein passenden Rissen und Haarrissen.
- Saubere Vorbereitung mit Entfetten, leichtem Anrauen und exakter Ausrichtung entscheidet über die Haltbarkeit.
- Bei fehlenden Stücke, langen Brüchen oder belasteten Bereichen sind Verstärkungen oft die bessere Lösung.
- Für eine unauffällige Optik zählen Nacharbeit, Farbanpassung und genug Aushärtezeit mindestens genauso viel wie der Kleber selbst.
Warum Bakelit anders behandelt werden muss
Bakelit ist kein Kunststoff, den man einfach erwärmt, formt und wieder zusammendrückt. Es handelt sich um einen Duroplast, also um ein Material, das nach dem Aushärten dauerhaft fest bleibt. Genau das macht es in alten Radios, Schaltern, Telefonteilen oder Zierstücken so wertvoll, aber auch so empfindlich bei Reparaturen.
Wie THPG die Materialeigenschaften von Bakelit beschreibt, bleibt der Werkstoff hart und spröde, statt unter Wärme weich zu werden. Für die Werkstatt heißt das: keine thermische „Reparatur“, sondern eine saubere Klebefuge. Wenn ein Bruch sauber durch das Material läuft, lässt sich das oft gut retten. Wenn jedoch große Stücke fehlen, Schraubdome ausgebrochen sind oder ein Teil ständig unter Spannung steht, denke ich sofort an Verstärkung oder Ersatz.
Die wichtigste Konsequenz ist schlicht: Bei Bakelit ist die Passung der Bruchkante oft wichtiger als die reine Klebkraft. Damit ist die Materialseite geklärt, jetzt geht es um die Frage, welcher Klebstoff im Alltag wirklich funktioniert.
Welche Klebstoffe sich in der Werkstatt bewähren
Ich trenne bei Bakelit ganz klar zwischen schnell, punktuell und strukturell. Nicht jeder Kleber, der „stark“ klingt, ist auch die beste Wahl für ein sprödes, altes Gehäuse. Entscheidend sind Spaltfüllvermögen, Aushärtezeit, Scherfestigkeit und die Frage, ob die Reparatur später geschliffen oder poliert werden soll.
| Klebstofftyp | Wofür er taugt | Grenzen | Typische Kosten |
|---|---|---|---|
| Dünnflüssiger Sekundenkleber (Cyanacrylat) | Feine Haarrisse, exakt passende Bruchkanten, punktuelles Heften | Kaum spaltfüllend, eher spröde, für belastete Brüche nur eingeschränkt geeignet | ca. 5 bis 12 € |
| Gel-Sekundenkleber | Kleine Abplatzer, Randbereiche, kurze Fixierungen | Langsamer als dünnflüssiger CA, nicht die erste Wahl für strukturelle Fugen | ca. 6 bis 15 € |
| Langsam härtendes 2K-Epoxidharz | Die meisten Reparaturen an Gehäusen, Knöpfen und Formteilen | Benötigt saubere Mischung und genügend Aushärtezeit | ca. 10 bis 30 € |
| 2K-Polyurethan | Leicht bewegliche oder unregelmäßige Fugen | Teilweise mehr Bewegung im Material, oft weniger präzise zu schleifen | ca. 8 bis 20 € |
| Spezialkleber für Phenolharz | Technisch saubere Lösungen für phenolische Werkstoffe | Schwerer erhältlich, für Hobbyrestauration nicht immer nötig | ca. 20 bis 50 € |
Für die Praxis greife ich meist zuerst zu einem langsam härtenden 2K-Epoxidharz. Es gibt genug Zeit zum Ausrichten, füllt kleine Spalten besser als Sekundenkleber und lässt sich nach dem Aushärten gut nachbearbeiten. Sekundenkleber setze ich gezielt ein, wenn zwei Bruchflächen wirklich exakt zusammenpassen oder ich einen Riss zunächst nur sichern will.
Heißkleber, Silikon und klassische Kontaktkleber sind für tragende Bakelitbrüche meist keine gute Lösung. Sie halten oft nur oberflächlich oder bleiben zu elastisch, sodass die Fuge bei Belastung wieder aufreißt. Damit ist die Kleberwahl eingegrenzt, und als Nächstes zählt die Vorbereitung der Bruchstelle.
So bereite ich Bruchflächen und Risse vor
Eine schlechte Vorbereitung rächt sich bei Bakelit fast immer später als sichtbare Fuge, Versatz oder ein erneuter Bruch. Ich arbeite deshalb lieber langsam und sauber, bevor überhaupt Kleber angerührt wird.
- Ich prüfe die Passung trocken und fotografiere die Lage der Teile. Bei komplizierten Bruchstücken spare ich mir so späteres Suchen nach der richtigen Orientierung.
- Ich entferne Fett, Staub, Politurreste und alte Klebereste. Dafür nehme ich warmes Wasser mit etwas mildem Reiniger und anschließend Isopropanol für die Endreinigung.
- Ich rauhe die Klebeflächen nur leicht an, meist mit 240er bis 320er Schleifpapier. Mehr ist selten besser, weil ich die Passform nicht zerstören will.

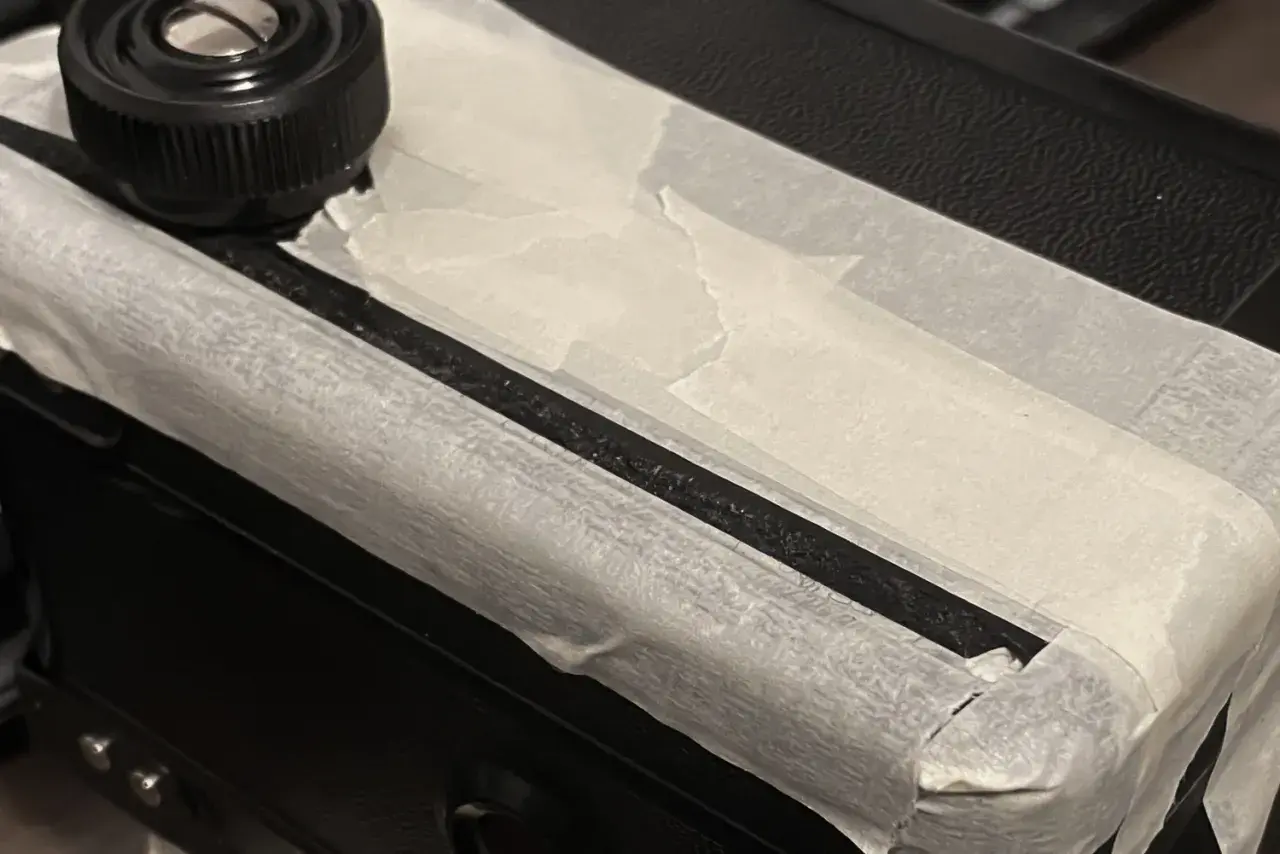

- Ich maskiere sichtbare Kanten mit Malerkrepp, wenn der Kleber später nicht auf der Oberfläche sitzen soll.
- Ich probiere die Spannvorrichtung vorher aus. Bakelit braucht nur leichten, gleichmäßigen Druck, kein brutales Zusammenpressen.
Gerade bei alten Gehäusen sitzt auf der Oberfläche oft eine Mischung aus Schmutz, Wachs und Nikotin. Wenn die Fuge nicht wirklich sauber ist, hält auch der beste Kleber nur halb so gut. Ist die Vorbereitung erledigt, geht es an die eigentliche Verklebung.
So klebe ich sauber und ohne Versatz
Bei Bakelit gilt für mich eine einfache Regel: wenig Kleber, genaue Position, volle Ruhezeit. Zu viel Material drückt die Teile auseinander, zu wenig füllt die Fuge nicht zuverlässig. Der richtige Mittelweg hängt davon ab, ob ich einen Haarriss, einen sauberen Bruch oder ein fehlendes Stück repariere.
Feine Haarrisse
Bei sehr feinen Rissen kann dünnflüssiger Sekundenkleber sinnvoll sein. Er kriecht in die Spalte und stabilisiert die Stelle schnell, sofern die Bruchkanten exakt aufeinander liegen. Für reine Sichtteile ist das oft ausreichend, bei mechanischer Belastung verstärke ich die Stelle später aber gern noch von innen mit Epoxy.
Saubere Bruchkanten
Bei einem passgenauen Bruch setze ich meist auf langsam härtendes 2K-Epoxidharz. Ich mische nur so viel an, wie ich in 10 bis 15 Minuten verarbeiten kann, trage es dünn auf beide Seiten auf und füge die Teile dann mit gleichmäßigem Druck zusammen. Überschüssiges Harz nehme ich sofort mit Holzspatel oder Wattestäbchen ab, damit später weniger geschliffen werden muss.
Lesen Sie auch: Schwarze Lackierung Kosten - Was Sie wirklich zahlen
Fehlende Stücke
Wenn Material fehlt, reicht Kleber allein nicht mehr. Dann arbeite ich mit einem zähen Epoxidharz, das ich mit schwarzem Pigment oder feinem Bakelitstaub abdunkle. Die Mischung dient dann nicht nur als Klebstoff, sondern auch als Füllmasse. Für kleine Fehlstellen funktioniert das gut, bei größeren Ausbrüchen wird die Reparatur deutlich aufwendiger.
In der Praxis lasse ich solche Verbindungen mindestens 24 Stunden ruhen, bei kühler Umgebung eher 48 Stunden. Voll belastbar sind viele Systeme erst nach 48 bis 72 Stunden. Wer zu früh schleift oder spannungsreich montiert, schwächt die Fuge unnötig. Damit sind die Grundtechniken klar, jetzt kommt die Frage, wann ich eine Reparatur zusätzlich mechanisch absichere.
Wann Verstärken und Füllen die bessere Lösung sind
Bei Bakelit ist eine Verstärkung oft keine Notlösung, sondern die eigentliche Qualitätsentscheidung. Das gilt besonders bei langen Rissen, mehrfach gebrochenen Stellen, Schraubdomen und Kanten, die später wieder Kraft aufnehmen müssen.
- Bei langen Bruchlinien setze ich gern kleine Stifte aus Messing oder Glasfaser ein. In vielen Fällen reichen schon 0,8 bis 1,5 mm Durchmesser, wenn sauber gebohrt und exakt ausgerichtet wird.
- Bei verdeckten Reparaturen kann eine Rückseitenverstärkung mit Epoxy und einer kleinen Trägerplatte helfen. Das entlastet die eigentliche Bruchfuge deutlich.
- Bei ausgebrochenen Ecken formuliere ich die fehlende Kontur mit einem Füllharz nach und arbeite sie nach dem Aushärten in Form.
- Bei Schraubaufnahmen oder Gewinden prüfe ich lieber zuerst eine Einlage oder einen Einsatz, statt das alte Material direkt wieder unter Zug zu setzen.
Ich sehe das ziemlich nüchtern: Eine unauffällige Reparatur ist nur dann gut, wenn sie auch hält. Besonders an alten Radiogehäusen, Schaltern oder Zierteilen ist die unsichtbare Verstärkung oft die einzige Möglichkeit, Originalsubstanz zu erhalten und trotzdem Alltagstauglichkeit zu sichern. Als Nächstes folgt deshalb die optische Seite, denn die macht am Ende oft den Unterschied zwischen „repariert“ und „restauriert“.
Wie die Oberfläche wieder wie original wirkt
Nach dem Aushärten beginnt die Feinarbeit. Das Ziel ist nicht, die Stelle spurlos zu überpolieren, sondern den Charakter des Teils zu bewahren. Bei schwarzem Bakelit fällt meist der Glanz stärker auf als die Farbe, bei braunen oder marmorierten Teilen ist die Tonanpassung dagegen wichtiger.
Ich schleife zuerst mit 240er oder 320er Papier die groben Übergänge, gehe dann auf 400er und bei Bedarf auf 600er bis 800er Körnung weiter. Wer zu früh mit der Polierscheibe loslegt, erhitzt den Bereich unnötig und kann die Kante wieder schwächen. Für matte Originaloberflächen höre ich oft schon früher auf; bei hochglänzenden Gehäusen ziehe ich die Oberfläche mit feiner Politur vorsichtig nach.
Bei sichtbaren Fugen arbeite ich die Farbe lieber vor dem letzten Schliff ein als danach. Ein wenig schwarzes Pigment, fein gemischter Bakelitstaub oder ein exakt abgestimmtes Füllharz bringt mehr als nachträgliches Überschminken. Die Stelle soll sich in das Gesamtbild einfügen, nicht als kosmetischer Fremdkörper glänzen.
Damit ist die Oberfläche wieder im Spiel, und die letzte Frage lautet: Wann lohnt sich die Reparatur wirklich und wann ist Zurückhaltung klüger?
Welche Entscheidungen bei alten Bakelitteilen wirklich zählen
Bei Oldtimerteilen und Sammlerstücken bewerte ich Bakelit immer im Kontext. Ein reiner Zierknopf kann deutlich aggressiver repariert werden als ein Teil mit sicherheitsrelevanter Funktion oder dauernder mechanischer Belastung. Die beste Lösung ist deshalb nicht immer die spektakulärste, sondern die, die Material, Optik und spätere Belastung sauber ausbalanciert.
- Für dekorative Teile genügt oft eine saubere Verklebung mit anschließender kosmetischer Nacharbeit.
- Für belastete Teile plane ich Verstärkung, Stifte oder eine Rückseitenlösung mit ein.
- Für stark beschädigte oder sicherheitskritische Komponenten ziehe ich Ersatz der riskanten Reparatur vor.
- Für sichtbare Originalteile nehme ich mir lieber mehr Zeit beim Anpassen als beim Nachpolieren.
Unterm Strich gilt für mich: Bakelit lässt sich gut retten, wenn Bruch, Kleber und Nacharbeit zusammen gedacht werden. Für dekorative Gehäuse, Knöpfe und Zierteile lohnt sich die saubere Verklebung fast immer, weil sie Substanz erhält und den Originalzustand näher bewahrt als ein Austausch. Bei tragenden, stark belasteten oder sicherheitsrelevanten Teilen gehe ich konservativer vor und entscheide im Zweifel für Verstärkung oder Ersatz, statt eine schnelle Lösung zu erzwingen.
