Das Abgasrückführungssystem gehört zu den Bauteilen, die im Alltag kaum auffallen und bei einem Defekt sofort Folgen zeigen. Ich erkläre hier, wie die AGR im Auto arbeitet, warum sie Stickoxide senkt, woran sich Störungen erkennen lassen und wann Reinigen noch sinnvoll ist. Für Oldtimer- und Youngtimer-Besitzer ist das besonders relevant, wenn ein später Diesel oder ein umgebauter Motor mit im Spiel ist.
Die wichtigsten Punkte zur Abgasrückführung im Überblick
- AGR mischt einen Teil der Abgase wieder der Frischluft bei, senkt die Verbrennungstemperatur und reduziert dadurch NOx-Emissionen.
- Im Motor sind vor allem Hochdruck- und Niederdruck-AGR verbreitet; neuere Diesel nutzen oft die aufwendigere Niederdruck-Variante.
- Typische Warnzeichen sind Motorkontrollleuchte, Leistungsverlust, Ruckeln, schwarzer Rauch, höherer Verbrauch und OBD-Codes wie P0401 oder P0402.
- Leichte Verkokung lässt sich oft reinigen, bei elektrischen Defekten, Undichtigkeiten oder fest sitzenden Ventilen ist der Tausch meist sinnvoller.
- In deutschen Werkstätten liegt eine Reinigung häufig bei etwa 100 bis 250 Euro, ein Tausch je nach Fahrzeug oft bei 300 bis 1.000 Euro.
Was die Abgasrückführung im Motor wirklich leistet
Die Abgasrückführung mischt einen Teil der Abgase wieder der Frischluft bei. Dadurch sinkt der Sauerstoffanteil im Brennraum, die Verbrennung wird kühler und es entstehen weniger Stickoxide. Genau darauf zielt das System ab: nicht auf mehr Leistung, sondern auf eine kontrollierte Verbrennung unter den richtigen Lastbedingungen.
Motorservice beschreibt die Rückführungsrate als abhängig von Motordrehzahl, Kühlmitteltemperatur und Motorlast. Das ist auch in der Praxis entscheidend, denn bei Kaltstart, Volllast oder bestimmten Regenerationsphasen bleibt das Ventil oft geschlossen. Bei Benzinmotoren kann die AGR neben der Emissionsminderung in bestimmten Bereichen auch den Verbrauch senken, bei Dieseln steht die NOx-Reduktion im Vordergrund.
Wichtig ist die Grenze zwischen sinnvoller Rückführung und zu viel des Guten. Zu wenig AGR verschlechtert die Abgaswerte, zu viel AGR macht den Motor träge oder unruhig. Für mich ist das der Grund, warum diese Technik gut funktioniert, solange Sensorik, Ventil und Leitungen sauber zusammenspielen. Als Nächstes schauen wir auf die Bauarten, die im Fahrzeug tatsächlich verbaut werden.
Hochdruck- und Niederdruck-AGR im direkten Vergleich

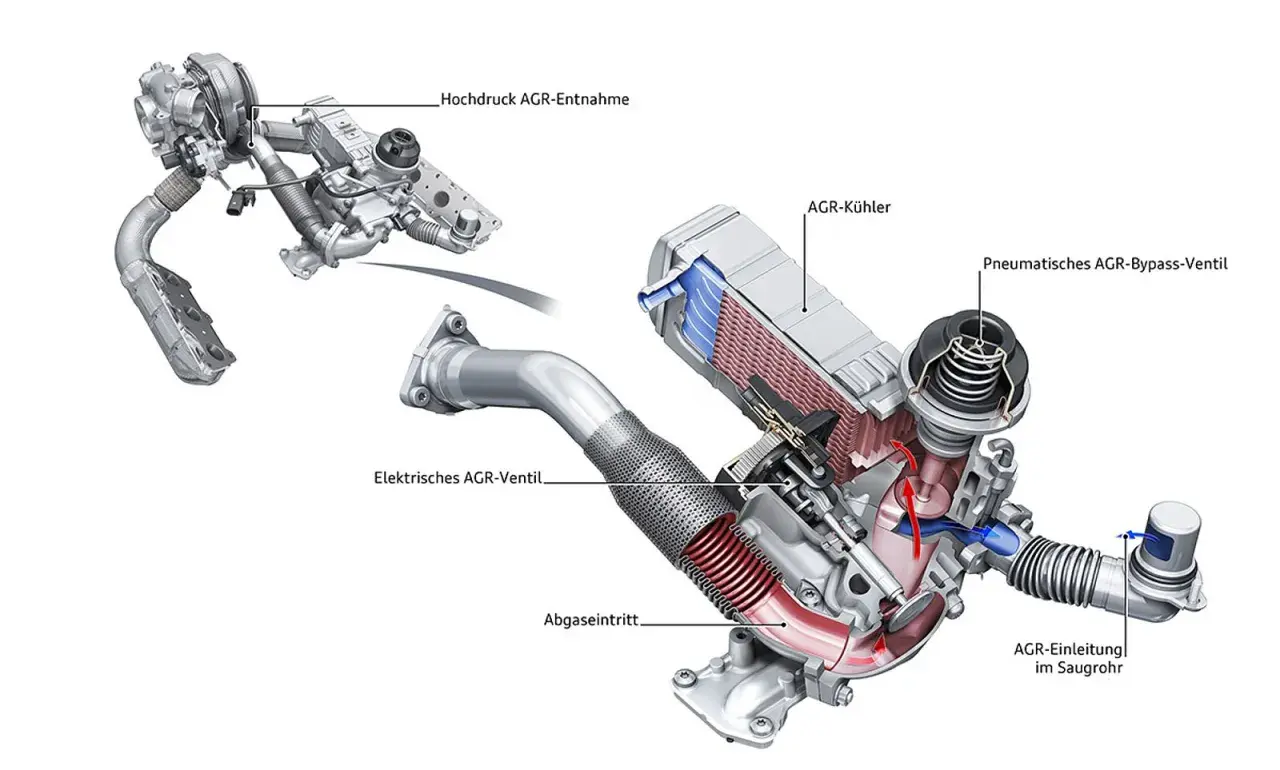

Die äußere Abgasrückführung gibt es in zwei Grundformen. Bei der Hochdruck-AGR wird das Abgas unmittelbar hinter den Zylindern vor der Turbine entnommen und auf der Frischluftseite wieder zugeführt. Bei der Niederdruck-AGR kommt das Abgas später im Strang, oft nach Turbine und Abgasnachbehandlung, und wird vor dem Verdichter zurückgeführt. Das klingt nach einer Feinheit, entscheidet aber über Temperatur, Druckverhältnisse und den Aufwand bei Diagnose und Reparatur.
HELLA beschreibt AGR-Ventile als Bauteile im Bypasskanal zwischen Ansaugbrücke und Abgaskrümmer. Genau dort wird klar, warum verschmutzte Ventile, undichte Schläuche oder defekte Kühler so schnell Probleme machen: Die Komponenten sitzen in einem thermisch und chemisch harten Umfeld. Bei älteren Dieseln und vielen klassischen Benzinern begegnet dir eher die einfache Hochdruck-Variante, während neuere Dieselkonzepte oft zusätzlich mit Niederdruck-AGR arbeiten.
| Variante | Entnahmeort | Stärken | Schwächen | Typischer Einsatz |
|---|---|---|---|---|
| Hochdruck-AGR | Vor dem Turbolader | Schnelle Wirkung, überschaubarer Aufbau | Hohe thermische Belastung, enger Regelbereich | Viele ältere Diesel und Ottomotoren |
| Niederdruck-AGR | Nach Turbine und Abgasnachbehandlung | Größerer Regelbereich, bessere Mischung, niedrigere Emissionen | Mehr Bauteile, längere Wege, empfindlicher gegen Verschmutzung | Vor allem moderne Diesel |
Für die Praxis heißt das: Je moderner das System, desto wichtiger werden Diagnose, Dichtheit und korrekte Ansteuerung. Und genau dort zeigen sich die typischen Symptome zuerst.
Woran ein gestörtes AGR-System erkennbar ist
Ein AGR-Problem kündigt sich selten mit nur einem eindeutigen Zeichen an. Häufig sehe ich eine leuchtende Motorkontrollleuchte, unrunden Leerlauf, Ruckeln beim Beschleunigen, schwarzen Rauch beim Diesel, Leistungsverlust oder einen spürbar höheren Verbrauch. Wenn das Ventil im geschlossenen Zustand festhängt, kann der Motor anfangs sogar halbwegs normal laufen, obwohl die Abgaswerte längst nicht mehr stimmen.
- Motorkontrollleuchte oder Eintrag im Fehlerspeicher
- Ruckeln beim Gasgeben oder beim Lastwechsel
- Leistungsverlust, besonders unter Last
- Schwarzrauch beim Diesel
- Erhöhter Kraftstoffverbrauch
- Notlauf, wenn das Steuergerät das Problem als gravierend bewertet
Rund um die Diagnose tauchen oft Codes wie P0400 bis P0403 auf. P0401 steht meist für zu geringen Durchfluss, P0402 für zu hohen Durchfluss, P0403 für Probleme in der Ansteuerung. Ich würde diese Codes nie isoliert lesen, sondern immer zusammen mit Luftmassenmesser, Temperaturfühlern, Unterdrucksystem und möglichem AGR-Kühler prüfen. Genau diese Breite spart später die unnötige Teiletauscherei.
Wenn diese Zeichen zusammenkommen, geht es nicht mehr um Bauchgefühl, sondern um saubere Messung. Das ist der Punkt, an dem die Werkstattdiagnose wirklich zählt.
So läuft die Diagnose in der Werkstatt ab
Die Diagnose starte ich immer mit dem Fehlerspeicher und den Umgebungsdaten des Fehlers. Danach kommt die Sichtprüfung: Rußspuren, Ölspuren, lose Steckverbindungen, poröse Unterdruckleitungen und Undichtigkeiten am AGR-Kühler sagen oft mehr als jede vorschnelle Vermutung. Gerade bei älteren Fahrzeugen ist nicht das Ventil selbst das Problem, sondern ein Schlauch oder eine Dichtung, die schlicht gealtert ist.
- Fehlerspeicher auslesen und Freeze-Frame-Daten sichern.
- Sichtprüfung von Leitungen, Steckern und Kühleranschlüssen.
- Stellgliedtest mit Diagnosetool, damit das Ventil gezielt öffnet und schließt.
- Messwerte vergleichen, etwa Luftmasse, Temperatur und Rückführungsrate.
- Unterdrucksystem prüfen, falls das Ventil pneumatisch arbeitet.
Bei pneumatisch angesteuerten Ventilen teste ich mit einer Handunterdruckpumpe, ob die Membran den Unterdruck hält und die Bewegung sauber ausführt. Bei elektrischen AGR-Ventilen ist zusätzlich wichtig, dass das Steuergerät plausible Werte bekommt; ein defekter Luftmassenmesser kann das Bild verfälschen und so eine scheinbare AGR-Störung erzeugen. Erst wenn diese Kette geprüft ist, weiß ich, ob wirklich das Ventil selbst defekt ist oder nur seine Umgebung.
Wer an dieser Stelle strukturiert vorgeht, spart sich oft den teuersten Fehler: das Tauschen eines guten Bauteils. Der nächste Schritt ist deshalb die Frage, ob sich eine Reinigung noch lohnt.
Reinigung oder Tausch was sich wirtschaftlich lohnt
Ob Reinigen oder Tauschen die bessere Lösung ist, hängt von drei Dingen ab: Zugänglichkeit, Verschmutzungsgrad und mechanischem Zustand. Ist das Ventil nur verkokt, aber noch frei beweglich, reicht eine Reinigung oft aus. Sitzt es fest, ist die Ansteuerung defekt oder ist der AGR-Kühler undicht, wird der Tausch meist vernünftiger als ein zweiter Reinigungsversuch.
| Arbeit | Typischer Preisrahmen in Deutschland | Wann sinnvoll |
|---|---|---|
| OBD-Diagnose | 30 bis 80 Euro | Als erster Schritt vor jeder Teilebestellung |
| Reinigung in der Werkstatt | 100 bis 250 Euro | Bei leichter bis mittlerer Verkokung |
| DIY-Reinigung mit Spray | 10 bis 25 Euro | Nur bei gutem Zugang und Erfahrung |
| Neues AGR-Ventil mit Einbau | 300 bis 1.000 Euro | Bei Defekt, Undichtigkeit oder wiederholtem Ausfall |
| AGR-Kühler | 200 bis 500 Euro zusätzlich | Wenn Riss, Leck oder Folgeschaden vorliegt |
Der eigentliche Kostentreiber ist fast nie nur das Teil, sondern die Arbeitszeit. Ein gut erreichbares Ventil ist schnell erledigt, ein tief sitzendes Bauteil kann dagegen mehrere Stunden binden und den Endpreis deutlich anheben. Deshalb frage ich vor jeder Entscheidung immer: Ist die Verkokung die Ursache, oder steckt ein größeres Problem dahinter, das nach kurzer Zeit wiederkommt?
Für die Praxis ist das die wirtschaftlich wichtigste Abzweigung. Gerade bei älteren Motoren mit hoher Laufleistung entscheidet sie darüber, ob die Reparatur überschaubar bleibt oder zur großen Aktion wird.
Was Oldtimer- und Youngtimer-Besitzer beachten sollten
Bei vielen Oldtimern ist die AGR schlicht kein Thema, weil ältere Benzinmotoren und frühe Diesel oft noch ohne dieses System gebaut wurden. Relevant wird es vor allem bei späteren Youngtimern, bei Dieselklassikern aus den 1990ern und frühen 2000ern oder bei Fahrzeugen, die technisch umgebaut wurden. In solchen Fällen sehe ich besonders häufig das Zusammenspiel aus alternder Schlauchware, Rußablagerungen und sensibler Sensorik.
- Schläuche altern, auch wenn das Auto wenig Kilometer sieht.
- Kurzstreckenbetrieb fördert Verkokung im Ansaugtrakt.
- Restaurierungen sollten AGR-Ventil, Kühler und Leitungen in Seriennähe belassen, wenn das System vorhanden ist.
- Provisorien sind keine saubere Lösung, weil sie technische und rechtliche Risiken schaffen können.
Für einen restaurierten Wagen heißt das: Nicht nur das Ventil selbst prüfen, sondern auch Dichtungen, Unterdruckdosen, Sensoren und Steckkontakte mitdenken. Ein Fahrzeug, das nach langer Standzeit wieder regelmäßig bewegt wird, braucht oft schlicht eine vollständige Durchsicht des ganzen Systems. Gerade bei seltenen Modellen lohnt sich hier der saubere Originalzustand mehr als jede schnelle Bastellösung.
Worauf ich bei der nächsten Reparatur zuerst achten würde
Wenn ich bei einer AGR-Störung ansetze, gehe ich immer in derselben Reihenfolge vor: erst Diagnose, dann Reinigung, erst danach Teiletausch. Das ist die zuverlässigste Art, Geld zu sparen und den eigentlichen Fehler nicht zu übersehen. Wer nur den Code löscht oder blind ein neues Ventil bestellt, bezahlt oft zweimal.
- Symptome und Fehlercode gemeinsam lesen, nie einzeln.
- Reinigung nur dann als erste Maßnahme nutzen, wenn das Ventil noch mechanisch frei ist.
- Lecks und Sensoren immer mitprüfen, besonders bei älteren Unterdrucksystemen.
- Nach der Reparatur Fehler löschen, Probefahrt machen und Messwerte erneut kontrollieren.
So bleibt die Abgasrückführung ein beherrschbares Bauteil statt ein teures Rätsel. Gerade bei klassischen Diesel- und Benzinmotoren mit Laufleistung ist dieser nüchterne Ablauf meist der beste Weg, um Technik, Emissionen und Kosten im Gleichgewicht zu halten.
